OpenCascade에서 오픈소스로 제공하는 OCC툴킷은, 오픈소스 진영에서 사용가능한 거의 유일한 BRep 커널이기 때문에, CAD 관련한 오픈소스 툴들은 전부 이것을 사용하고 있다고 봐도 무방할 것이다.
예외적으로 OCC를 사용하지 않는 경우는 BRep이 아니고 Mesh 데이타 구조체를 사용하는 경우 뿐이다.
원래 이 회사는, 80년대에 유클리드라는 CAD 제품을 개발해서 사업을 하다가, 기존의 메이저업체들에게 도전하기에 너무 버거웠던 나머지(?) 사업모델을 완전히 바꾸었던 역사가 있다. 즉 유클리드 CAD 제품은 폐기하고, 이것을 개발하면서 만들었던 CAD커널을 OpenCascade라는 이름으로 바꾸고 오픈소스화한 것이다. 전형적인 오픈소스 사업모델에 맞도록 소스코드는 개방한 대신, 이것을 사용하려는 개발자들을 가르치는 교육사업 및 기술지원 사업을 통해서 수익을 얻는 방식으로 바꾸었고, 현재까지 생존에 성공했다고 볼 수 있다.
대표적인 예로, 우리나라에서 성공한 CAE 솔루션으로 인정받고 있는 Midas의 유한요소해석 소프트웨어도, 초기에는 OCC 커널을 사용했었다고 한다. 나중에 프로그램 규모가 커지고 완성도를 올리기 위해 Parasolid커널로 바꾸기는 했지만.
아무튼 이와 같이, 스타트업 단계에 있는 업체나 오픈소스 개발자들에게는 가용한 유일한 CAD커널이기 때문에, 틈새시장 측면에서 OCC는 굉장히 중요한 기반기술이라고 생각된다. (물론 퀄리티는 Parasolid 같은 대규모 코드와는 직접 비교하기 힘든 것 같다.)
아무튼, OCC에서 기술지원사업을 수행하기 위해 여러가지 솔루션을 만들어서 유료 또는 무료로 제공을 하고 있는데, 그 중에 2가지 무료 툴을 사용해서 유용한 결과물을 얻을 수 있다고 생각된다.
다운로드는 OpenCascade 홈페이지에 회원가입해서 계정을 만들어 로그인한 다음, 해당 제품 페이지에서 다운로드 링크를 찾아 받으면 된다. 둘 다 기본적으로 zip 압축 패키지로 제공되므로, 별도 설치 없이 압축만 풀고 그 안의 실행파일만 더블클릭하면 실행이 된다.
다만 불행히도 리눅스 버전은 제공되지 않는다.

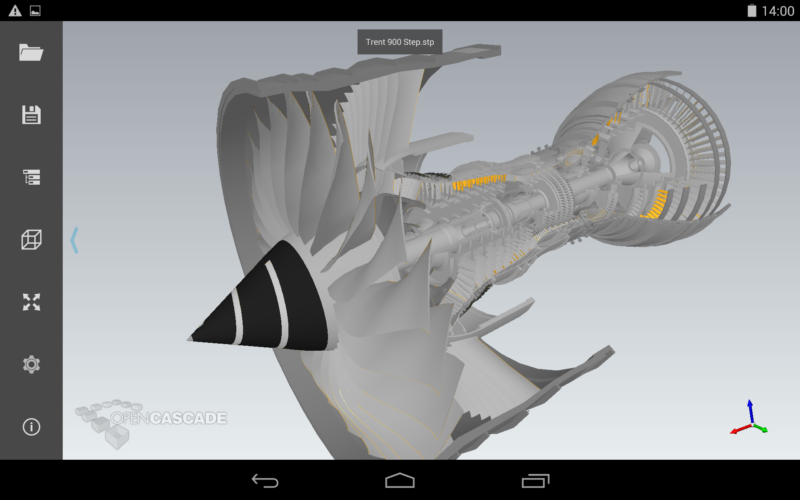

CAD Assistant
핵심 특징
STEP,IGES 파일을 직접 읽을 수 있다. 물론 각종 Mesh 파일들도 읽는데 문제가 없다. 아울러 다양한 포멧으로 변환해서 저장하는 것도 가능하다. 즉 이것을 이용해서 포멧을 변환하는 툴로도 활용할 수 있다.
파일을 읽어들인 후에, 화면에서의 움직임이 상당히 날렵하다. 상당히 큰 어셈블리를 읽어들여도 장애없이 매우 빠르게 돌려볼 수 있다.
분해, 단면보기 정도는 기본적으로 잘 된다.
CADRays
핵심특징
STEP 파일을 직접 읽어들일 수 있다. 다만 완벽하지는 않아서, 어셈블리를 읽어들이면 모든 색상정보는 날아가고, 어셈블리 구조도 한덩어리로 들어오기 때문에 하나씩 다 수동으로 깨줘야 한다.
하지만 obj 같은 Mesh 포멧의 경우에는 어셈블리 및 색상정보들이 문제없이 잘 읽어들여진다.
UI가 상당히 간단하다. 때문에 반나절 정도만 이리저리 해 보다 보면, 별다른 설명서를 읽지 않아도 대충 사용법을 알 수 있다.
AMD, NVIDIA, INTEL 그래픽 가속을 기본적으로 지원한다. (그래픽 가속기가 없는 컴퓨터에서는 제대로 돌아가는지 확인을 못해봤다.)
노이즈를 점점 줄여가는 사이클 렌더링 방식이다. 때문에 실시간으로 렌더링 상태를 보면서 조건을 맞추기가 좋다. 다만 그래픽 가속기 성능이 상당히 좋은 것을 사용하지 않으면 FPS가 3~7 정도로 엄청 떨어지게 되므로 굉장히 버벅대는 것을 느낄 수 있다. (이 경우에는 OpenGL 쉐이딩 상태로 해 놓고 구도를 맞추던가 하는 식으로 약간 번거롭게 작업해야 한다.)
재질을 설정한다던가, 배경 그림을 맞춘다던가 하는 기본적인 툴은 갖춰져 있지만, 커스텀으로 세밀하게 여러 조건을 맞춰주려면 어느정도의 추가 작업이 필요해진다(Keyshot 보다 살짝 더 번거로운 정도).
사용방법
워크플로우
STEP 파일로 만든 완제품 설계데이타가 있다고 하자.
그럼 우선 CAD Assistant로 이것을 불러들여서, 각 파트마다 색상을 주거나 하는 등의 작업을 살짝 해 준다. (물론 색상 작업은 CAD 모델러에서 먼저 한 다음에 STEP 파일을 만들어도 무방하다.)
이 파일을 obj 포멧으로 Export해서 저장해 준다. 그러면 obj 파일과, 색상 정보를 담은 mlt 파일이 함께 만들어진다.
이제 CADRays를 실행시키고, obj 파일을 Import해 준다.
그리고 렌더링을 하면 된다.
사용해본 소감
무료 렌더링 전용 툴 중에서는 가장 사용성이 좋아 보인다. 학습곡선이 거의 없다시피하다.
경쟁자 포지션으로는 Kerkythea 정도를 생각해 볼 수 있는데, 이것보다 훨씬 더 쉽다고 생각하면 될 것 같다. 물론 기능 자체는 이것보다 더 심플하다. (애니메이션이 안된다는 것 등)
CAD Assistant는 상당히 안정적으로 동작한다. 그러나 CADRays는 대규모 파일을 불러들이면 GPU 부하가 상당히 많이 걸려서 좀 버벅대는 편이다. 부하가 많이 걸리면 그냥 비정상종료되는 경우도 있다. (그래픽카드는 일단 고성능을 쓰는 것이 좋겠다.)
만일 그래픽카드 성능이 좋지 않은 컴퓨터를 사용한다면, CADRays 대신 Blender에서 Cycles 렌더러로 멀티코어 CPU로 설정해서 이용하는 편이 낫다고 생각된다.
